続・続・EDO号GT-Rロールバー溶接中〜!!

本日もEDO号GT-Rロールバー作業の続きですっ!!



170908-01

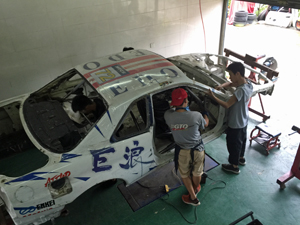

ドアバーやピラーバーの製作中・・・



170908-02

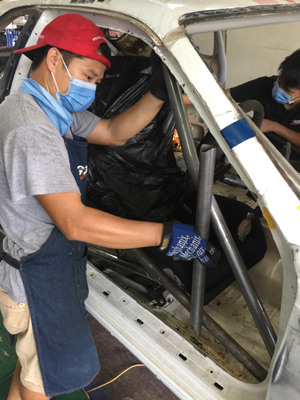

角度などをチェックしながら作業を進めます。



170908-03

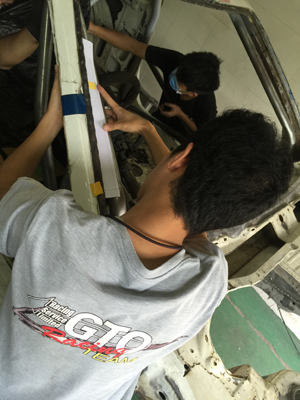

コチラは、ピラーのガセットを製作しているトコロ。



型紙 → 薄いアルミ板 → 鉄板 と3段階で作ります。



もちろん、型紙と試作の薄いアルミ板はゴミになりますが、一番硬い鉄板を切り出した後、カタチが合わない → やり直し・・・



なんて事が起きないように作業しております。



紙や薄いアルミ板なら何度修正しても楽ですからね♪



170908-04

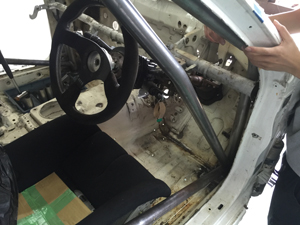

もちろん、ドライバーの事も考えながら製作。



レギュレーション上必要なバーでも運転に支障があっては本末転倒・・・ですから♪



ちなみに ↑ このバーはステアリングに近すぎたので、作り直しです。(^_^;)



シートやステアリング、ペダル類まで一旦取り付けて確認しながら作業を進めていきます。



170908-05

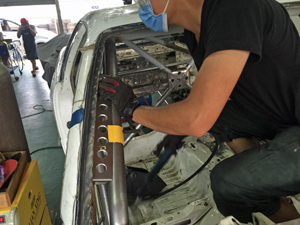

Aピラーのガセットが完成したようです♪



設計はもちろん、穴あけ&穴のリブ補強なども全て自分たち行います。



こうして・・・



170908-06

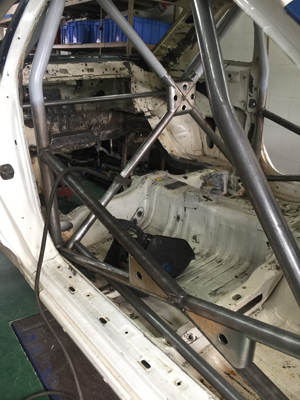

大分完成形に近づいて来ました〜♪



あと4本バーを製作して、ガセットを溶接。全てを塗装すれば完成ですっ♪



そして、本日も残業・・・



みんなガンバってま〜すっ!!
